螺桿式空壓機安裝會產生一系列的連鎖反應，在螺桿式空壓機安裝及管道安裝的時候我們需要注意什么呢？小編帶大家看看螺桿式空壓機安裝注意事項：

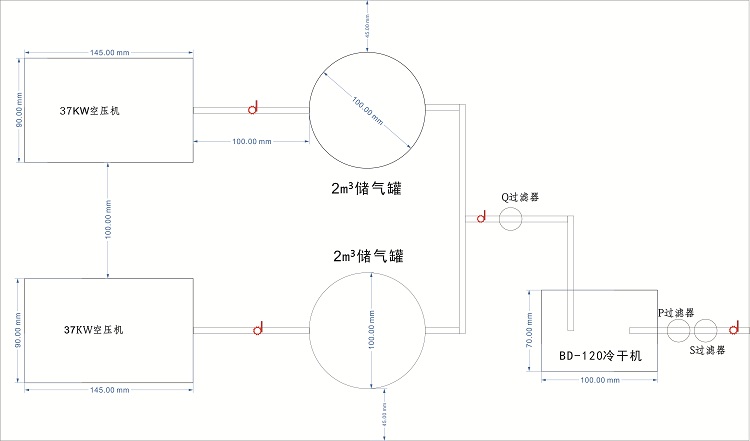

管道示意圖：

1、螺桿式空壓機安裝條件

1)螺桿式空壓機配管注意事項基礎應建立在硬質的地坪上，在安裝前須將基礎平面整水平，以避免壓縮機產生震動而引起噪音。

2) 螺桿式空壓機所產生的震動較小，故不需做固定基礎。但其所放置之地面須平坦，且地下不可為軟性土壤。壓縮機底部最好鋪上5-10mm的軟墊或防震墊，以防止震動及噪音。

3) 螺桿式空壓機如安裝在樓上，須做好防振處理，以防止振動傳至樓下，或產生共振，對壓縮機及大樓本身均有安全上的隱患。

2、空壓機系統空氣管路之配管注意事項

1)主管路配管時，管路須有1°~2°之傾斜度，以利管路中的冷凝水排出。 配管管路之壓力降不得超過壓縮機設定壓力之5%，故配管時最好選用較大的管徑。

2)支線管路必須從主管路的頂端接出，避免主管路中的凝結水下流至工作機器中，壓縮機空氣出口管路最好應有單向閥。

3)應在主管路末端加裝球閥 ，以利于冷凝排放。

4) 主管路不要任意縮小，如果必須縮小或放大管路時須使用漸縮管，否則在接頭處會有混流情況發生，導致大的壓力損失，也影響管路的使用壽命。

5) 壓縮機之后如果有儲氣罐及干燥器等緩沖凈化設施，理想之配管應是壓縮機+氣水分離器+儲氣罐+前過濾器+干燥機+后過濾器+精過濾器。如此儲氣罐可將部分的冷凝水濾除，同時儲氣罐亦有降低壓縮空氣溫度之功能。可減輕干燥機或過濾器之負荷。

6) 若系統之空氣用量很大且時間很短，瞬時用氣量很大，宜加裝一儲氣罐作為緩沖之用(其容量應大于或等于最大瞬時氣量的20%), 這樣可以減少壓縮機組頻繁加載卸荷的次數，減少控制元件動作次數，對保持壓縮機的運行可靠性有很大的益處。一般情況下，可選擇容量為排氣量20%的儲氣罐。

7)系統壓力在1.5MPa以下的壓縮空氣，其輸送管內之流速須在15m/sec以下，以避免過大的壓力降。

8) 管路中盡量減少使用彎頭及各類閥門，以減少壓力損失。

建議采用全封閉環形主管路，這樣能保證氣壓平衡。武漢大昌汽保采用“廣州金橄欖”房聯管路，它具有如下特點：

1)主管規格多，根據客戶用氣量及主管路長度，合理計算并選擇適當管徑的硬管。

2)耐高壓，能承受16bar的壓力。

3)內部不生銹，不氧化。

4)耐溫．包括耐高溫（60度）耐低溫（-20度）。

5)維修及增加工作崗簡便。

6)在主管路上分段分區設置控制閥，便于分段維修。

7)整個管路帶有一定的傾斜度，便于水分排出，可在最低處設自動排水器。

8)安裝方面采用進口的專用工具及溶粘膠。由專業技術人員進行合理布局。

3、空壓機系統設備匯總

A、空壓機是工具用氣量及氣壓的保證，它必須具有一定的氣壓和足夠的產氣量。建議采用螺桿式空壓機：它具有性能穩定、振動小、噪音低、安裝經濟及低維修費用等特點。至于空壓機功率的選擇應該依據維修站或工廠的用氣量適當選擇。否則會造成不必要的浪費和產氣量不足而無法正常生產等現象。

B、儲氣缸：根據用氣量由客戶自購具有一定容量的儲氣缸能夠保證氣壓平衡及用氣量。但儲氣缸是壓力容器，必須具有安全報告合格證等。

C、水分離器：空氣經空壓機變成壓縮空氣后，溫度升高．且空氣中的水蒸汽會變成液態水通過水分離器的離心泵將液態水分離掉并自動排放。對后置設備及工具具有良好的保護作用，最好采用瑪斯蘭德系列水分離器，它具有高效能、高流量、低壓降、維修保養方便、自動排污等優點。

D、過濾器：壓縮空氣中含有大量灰塵、油污、雜質等，最好采用瑪斯蘭德精密過濾器，它能過濾掉0.1um以上的雜質，對工具和設備起到保護作用，它同時具有安裝連接方便、維修保養方便、成本低、效率高、自動排污等優點，并附有濾芯飽和顯示器以便及時更換。

E、冷凍式壓縮空氣干燥機：壓縮空氣必須經過冷干機對其避行冷凍降溫和干燥、壓縮空氣經冷凍后，大量氣態水變成液態水經冷干機自動排出。這種冷凍干燥機是排除壓縮空氣中水份（無論是氣態水或液態水）的唯一最有效的設備。它具有保護工具、提高氣源品質、提高生產率、保證質量的功效。以上是壓縮機房設備的基本的、標準的配置，若廠采有條件的話，可在冷干機后再加裝AA級（0.01um以上親質的過濾）精密過濾器，進一步提高壓縮空氣的品質。對設備的連接安裝小編有幾點獨到意見：

1)為了防止振動現象．在空壓機與儲氣缸之間必須采用高壓供氣軟管連接。

2)連接管道直徑必須大于（或等于）壓縮空氣出口直徑。

3)各設備之間必須帶有旁通系統．便于正常的不停產維護。

4)空壓機房應具有良好的通風隔音措施．同樣應有較好的排污系統。

4、按工作站使用需要配置

根據工作站的用途武漢大昌汽保有專門團隊進行專業配置，如過濾器、接頭、軟管等、大致的設計方案如下：

1)鵝頸管：有利于水分和氣體分流，減少水分對工作崗及工具的影響。

2)閥門：方便控制工作崗的用氣，保證安全生產及節約氣源。

3)過濾器：過濾水分及雜質，保證工具的正常使用，延長工具使用壽命。提高工作效率，保證產品品質。

4)接頭類：采用安全快速接頭，它具有安全性。

5)軟管及鼓式氣管：我司根據工具的不同會替你選擇最合適的軟管。如+6、+8、+10、+13及耐高溫、 耐高壓、抗油和防靜電等一系列軟管。鼓式氣管有利于工具的遠距離操作比較方便且美觀等。
