從事螺桿空壓機管道方面工作的朋友在工作中一定對管件的各種口徑爛熟于胸，但管徑中Dn、De、D、d、Φ 這些專用符號的含義和區別你真的了解嗎？我們就一起來看看它們各指示什么？

DN是指螺桿空壓機管道的公稱直徑

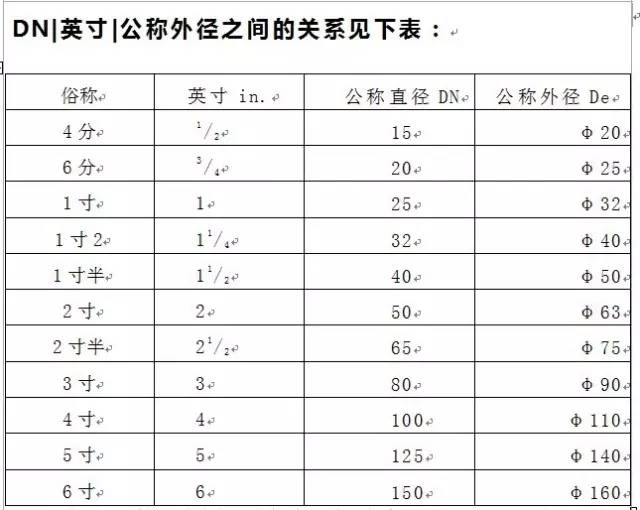

注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

De主要是指螺桿空壓機管道外徑

一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……

我們習慣于使用DN來標注螺桿空壓機焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

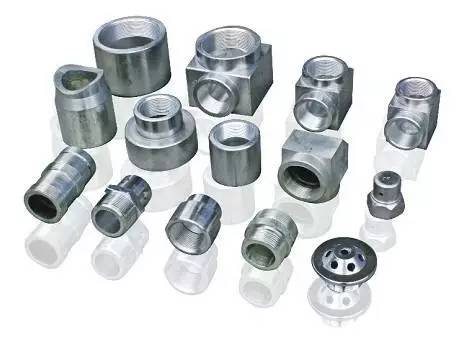

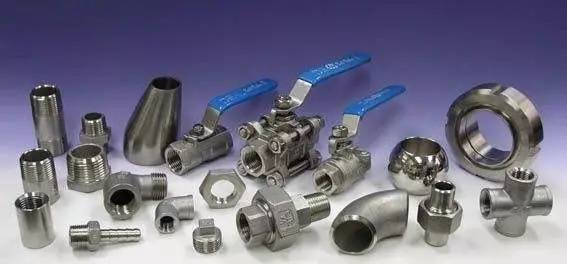

兩種螺桿空壓機管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：如果是兩種不同材質的螺桿空壓機金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

螺桿空壓機De、DN、d、ф的各自表示范圍

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 × 4

DN15-ф22mm，DN20-ф27mm ，

DN25-ф34mm，DN32-ф42mm，

DN40-ф48mm，DN50-ф60mm ，

DN65-ф76(73)mm，DN80-ф89mm ，

DN100-ф114mm，DN125-ф140mm ，

DN150-ф168mm，DN200-ф219mm ，

DN250-ф273mm，DN300-ф324mm ，

DN350-ф360mm，DN400-ф406mm ，

DN450-ф457mm，DN500-ф508mm，

DN600-ф610mm， DN15-ф18mm，

DN20-ф25mm ，DN25-ф32mm，

DN32-ф38mm ，DN40-ф45mm，

DN50-ф57mm ，DN65-ф73mm，

DN80-ф89mm，DN100-ф108mm，

DN125-ф133mm ，DN150-ф159mm，

DN200-ф219mm ，DN250-ф273mm，

DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，

DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。
